双螺杆挤出机螺杆元件是同向旋转双螺杆挤出机中最关键的部件。其设计、几何形状和配置直接决定了机器的混合、分散和输送性能。了解这些双螺杆挤出机螺杆元件的工作原理、如何正确选型以及它们在挤出过程中的重要性，对于在塑料配混、母料和聚合物改性中获得最佳加工效果至关重要。
什么是双螺杆挤出机螺杆元件？
双螺杆挤出机螺杆元件是安装在同向或异向旋转双螺杆挤出机螺杆轴上的模块化部件。它们在物料加工过程中负责执行输送、剪切、分散、捏合和混合等关键操作。
与整体式螺杆不同，双螺杆元件具有灵活性——加工者可以根据配方和工艺目标以特定序列配置它们。这种模块化使得微调剪切强度、停留时间和压力分布等性能参数成为可能。

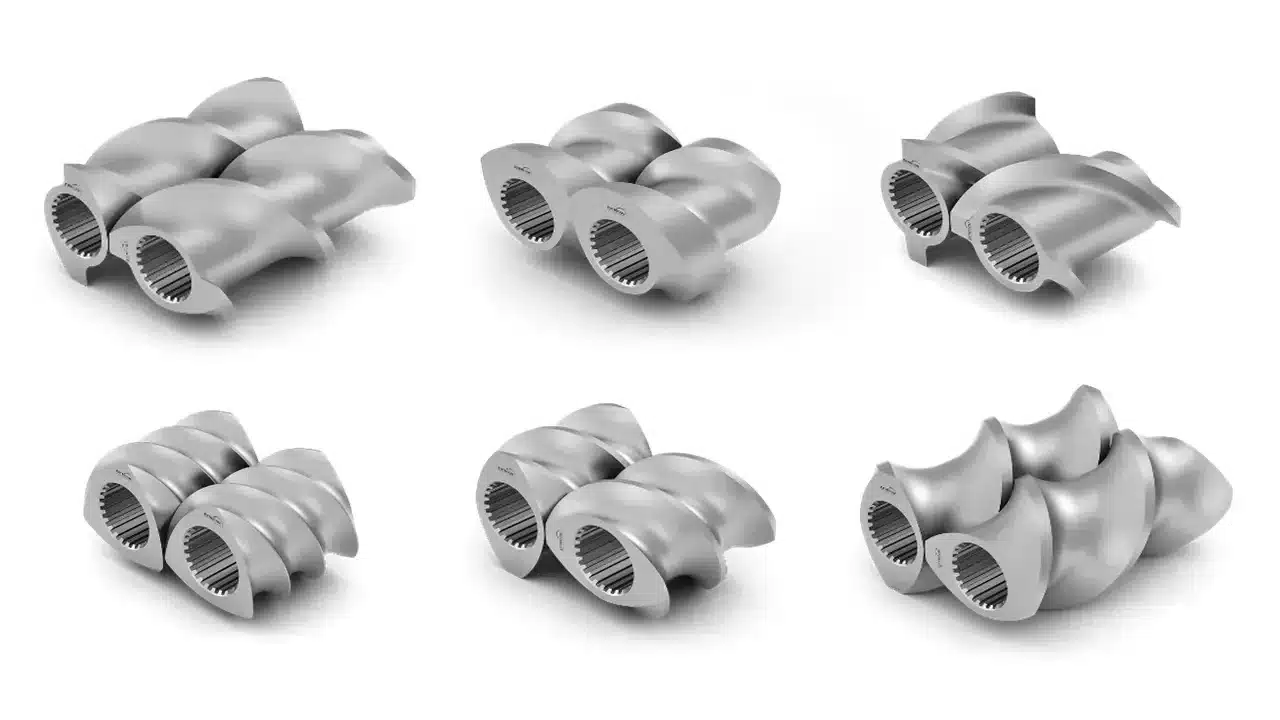

常见的挤出机螺杆元件类型包括：
- 输送元件：设计有螺旋棱，用于稳定地将物料沿机筒向前输送。
- 捏合块：用于施加高剪切以进行熔融、分散填料或促进化学反应。
- 混合元件：优化分布混合，适用于色母粒或聚合物共混。
- 反向元件：产生局部背压，以增强均化或脱挥效果。
每种类型的元件都扮演着独特的角色，它们的正确组合决定了整个挤出过程的性能。
挤出机螺杆元件的结构与设计特点
双螺杆挤出机螺杆元件的设计技术性很强，并影响着物料在加工过程中的行为。关键的设计方面包括几何形状、材料成分和表面处理。
1. 几何参数
- 螺距和导程角：控制输送效率和物料压缩程度。
- 棱深：影响剪切应力和产出能力。
- 捏合块错列角：决定混合强度——较大的角度（45°-90°）促进更强的剪切和更长的停留时间。
- 头数：影响向前输送和压力生成之间的平衡。每个设计参数都可以调整，以实现剪切能输入、混合质量和产出率之间的理想平衡。
2. 材料选择与硬度
由于螺杆元件在高压、高扭矩和高温下运行，它们必须由高强度合金制成。常用材料包括：
- 38CrMoAIA：提供良好的韧性和渗氮硬度。
- H13 或 SKD61 模具钢：确保高温强度和抗冲击性。
- PM-HIP 合金（如 CPM10V, WR13）：为磨蚀性或填充性化合物提供卓越的耐磨和耐腐蚀性。渗氮后的表面硬度可达 HV900-1100，显著延长使用寿命。
3. 表面涂层与热处理
为了进一步增强耐用性，采用了先进的处理工艺，如真空硬化、双金属涂层或碳化钨堆焊。这些涂层可防止物料粘附，提高耐磨性能，并确保即使在长期使用下也能保持稳定的几何形状。
螺杆元件在挤出过程中的功能作用
在双螺杆挤出机中，物料经过多个加工区。每个区域都包含为实现特定功能而设计的双螺杆元件：
1. 喂料与输送区
该部分采用标准输送元件，将固体颗粒或粉末从料斗送入机筒。其几何形状确保持续喂料，无打滑或架桥。
2. 熔融与塑化区
随着物料前进，捏合块和混合元件产生可控的剪切和摩擦热，使聚合物均匀熔融。这对于实现完全塑化而无需热降解至关重要。
3. 分散与分布混合区
不同的添加剂、颜料或填料必须均匀分布。高剪切捏合块提供分散混合（打破团聚体），而分布混合元件确保颗粒在聚合物基体中均匀分散。
4. 脱挥与排气区
反向螺杆元件产生局部压力积聚，帮助挥发物或水分通过排气口排出。适当的脱挥可防止最终产品中出现气泡、空洞和表面质量差的问题。
5. 计量与出料区
最后，计量段在物料通过口模挤出之前稳定流速和压力，确保产品厚度均匀和尺寸精确。
每个区域的性能在很大程度上依赖于其挤出机螺杆元件的精度和设计。配置不当会导致熔融不均、扭矩过高或出料不稳定。
选择双螺杆挤出机螺杆元件的关键因素
选择正确的双螺杆元件需要工程理解和工艺经验。以下是做出正确选择的主要标准：
1. 物料类型与配方
- 填充化合物（如 CaCO3, 玻璃纤维）：需要带有碳化钨或 PM-HIP 涂层的耐磨元件。
- 热敏性材料（如 PVC, WPC）：需要低剪切设计以避免降解。
- 反应体系（如 TPU, 改性聚合物）：倾向于采用更长停留时间的配置以完成反应。
2. 工艺目标
- 高产出：使用深螺棱输送元件以提高产量。
- 强混合：包含多个具有交替错列角的捏合块。
- 高能效：优化组合以最小化不必要的剪切。
3. 兼容性与配合
每个元件必须与轴的花键几何形状精确匹配，以确保扭矩传递无打滑。即使微小的不对中也可能导致过早磨损和振动。
为什么选择 Granuwel 螺杆元件
作为中国专业的双螺杆挤出机制造商，Granuwel 提供全面的螺杆元件系列，兼具工程精度和长期耐用性。
Granuwel 双螺杆元件的优势：
- 精密 CNC 加工：保证完美的对中性和互换性。
- 先进冶金技术：采用高级模具钢和 HIP 合金，具有卓越强度。
- 产品范围全面：提供与主流挤出机品牌兼容的输送、捏合、混合和反向元件。
- 定制设计：根据工艺目标和物料需求定制元件几何形状。
- 严格测试：出货前进行尺寸检验、硬度测量和扭矩模拟。
Granuwel 不仅制造高质量的部件，还提供工程咨询，帮助客户优化螺杆配置，以提高效率和产量。
结论
双螺杆挤出机的性能在很大程度上取决于其挤出机螺杆元件的质量和配置。从输送、熔融到混合和脱挥，每个元件都对产品均匀性、工艺稳定性和能效做出贡献。
了解其结构设计、功能差异和选型原则，使制造商能够获得卓越的挤出结果，同时降低运营成本。
与双螺杆挤出机螺杆元件可信赖的专家 Granuwel 合作，可确保获得可靠的材料、精密的制造和专业的支持——使您的挤出生产线运行更高效、更稳定、更盈利。
