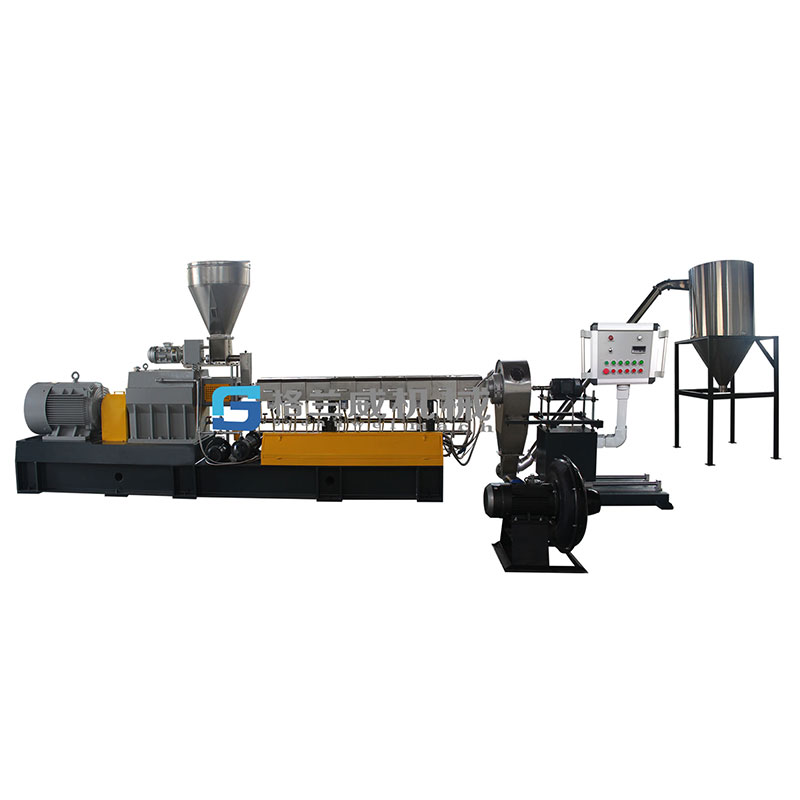

风冷模面热切造粒系统
该造粒系统的主要优势在于防止物料遇水水解或难以干燥。该系统由风冷热切机、热切罩、旋风分离系统、振动筛和成品仓组成。对于大批量生产，可在气力输送管道中配备沸腾床或水夹套，以辅助快速冷却设备。
描述

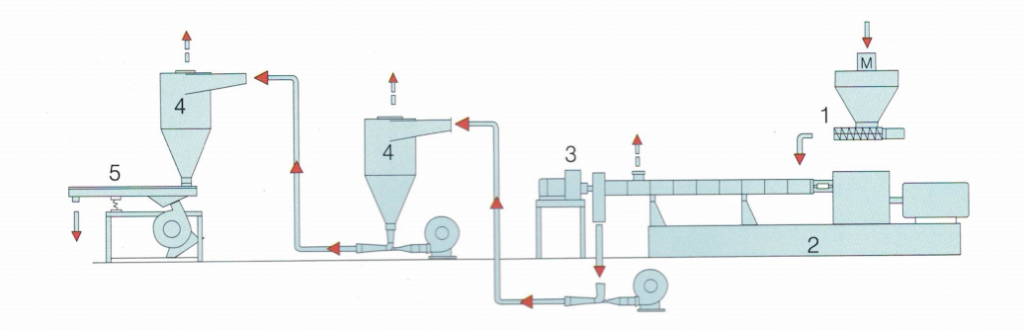

组件
- 计量给料机 2. 双螺杆挤出机 3. 风冷热面造粒机 4. 旋风分离系统 5. 振动器
应用程序
- 增强改性：聚乙烯、乙烯-醋酸乙烯共聚物等+碳酸钙、滑石粉、二氧化钛、炭黑。
- 可降解母粒：PE、PS等+淀粉、添加剂等
- 阻燃母粒：PE、EVA等树脂 + 氧化锑、氢氧化镁等阻燃剂
该风冷模面热切造粒系统适用于以下材料的复合加工：PVC电缆材料、医用PVC材料、PVC密封条及鞋材、LLDPE/PE高填充混炼、低烟无卤电缆材料造粒、PP/PE基WPC造粒、可降解材料等。对于某些热敏材料（特别是PVC），需配合单螺杆挤出机使用，将混炼与挤出分离以更精确地控制材料温度。
主要部件
1) 热切模头
– 热切割模具模板
材质：38CrMoAlA，氮化热处理。
出口直径：3mm
孔数：30、60、90。
带加热器的模头体
– 硬质PVC挤出模板（偏心切割模板）
材料：38CrMoAlA，氮化热处理。
线材出口直径：3.2毫米，180孔。
配有熔体压力和熔体温度传感器。
配有加热器。
2) 造粒机
– 风冷中央造粒机
驱动功率：1.5KW、2.2KW、3KW。分为4台电机或2台电机配置
转速控制器：交流变频器
刀片数量：2片、3片、4片
带水冷套的不锈钢热风罩
– 风冷中央造粒机
驱动功率：4KW/5.5KW，
转速控制器：交流变频器
刀具结构：偏心式。
产能：800KG/H。
偏心造粒机气罩可通过外部喷淋接头防止颗粒在造粒过程中二次粘连。
3) 输送系统
2台输送风机:3KW, 4KW, 5.5KW.
输送管材质：304不锈钢，带水套冷却。
2套旋风分离器，容积：250L。
材质：304不锈钢。
水套冷却。
配备拆卸架。
4) 风冷振动筛
颗粒筛选与颗粒冷却功能合二为一。
| 规格与型号 | 功率 (kw/h) | 振动频率 (r/min) | 激振力(kN) | 冷却风扇功率 kw | 产能 (kg/h) | 安装尺寸
(L x W x H) |
| ZS-0.2M2
单层双出口 双层三出口 |
0.2 x 1 | 1400 | 0-2.5 x 2
|
No | <300 | 1000 x 650 x 1060 |
| ZS-0.5M2
单层双出口 双层三出口 |
0.2 x 2 | 1400 | 0-2.5 x 2 | 1.5 | ≥450 | 1300 x 770 x 1060 |
| ZS-0.7M2
单层双出口 双层三出口 |
0.2 x 2 | 1400 | 0-2.5 x 2 | 1.5 | ≥650 | 1700 x 680 x 1100 |
| ZS-0.8M2
单层双出口 双层三出口 |
0.4x 2 | 1400 | 0-2.5 x 2 | 2.2 | ≥750 | 1600 x 830 x 1150 |
| ZS-1.2M2
单层双出口 双层三出口 |
0.4 x 2 | 1400 | 0-5 x 2 | 2.2 | ≥1100 | 1900 x 980 x 1220 |
| ZS-1.8M2
单层双出口 双层三出口 |
0.8x 2 | 1400 | 0-5 x 2 | 2.2 | ≥2000 | 3500 x1100 x 1220 |
4) 储料仓
筒仓容积: 1000L.
材质：不锈钢。
配备拆卸框架。
筒仓容积: 1500L.
材质：不锈钢。
配备拆卸框架。
筒仓容积: 2000L.
材质：不锈钢。
配备拆卸框架。
